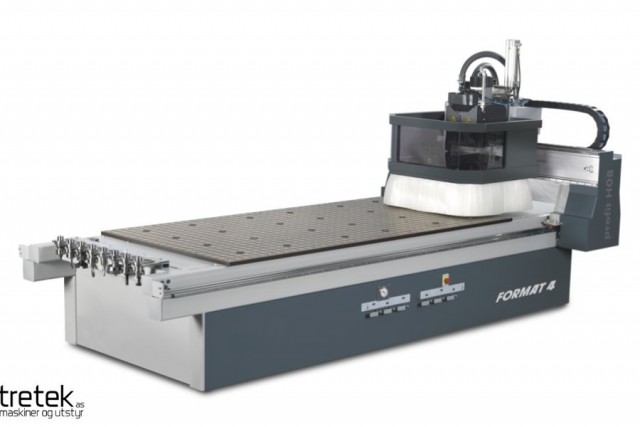

Format4 profit H08 Nesting-CNC

Liten monteringsstørrelse – lite plassbehov! Draw = Program, intuitiv programvare Programvare "Woodflash" Portalkonstruksjon, synkron drift, solid konstruksjon for maksimal ytelse Automatisk målesystem for verktøylengde Perfekt nesting med matrisebord lag

Ta kontakt via skjemaet under for pris

Ønskeliste
Forespør et pristilbud for dette produktet:

  • Produktinfo
  • Produktanmeldelser (0)

CNC-nesting: Effektivitet maskin med lite plassbehov

Profit H08 fra Format4 er CNC-maskinen for profesjonell nesting av plater med lite plassbehov. Spesielt utviklet for universell bruk, imponerer det lønnsomme multitalentet med maksimal presisjon og imponerende produktivitet ved maskinering av ulike materialer.

  • Raskt og enkelt: Bearbeiding av standardplater på begrenset plass
  • Kompromissløs effektivitet for tre, kunstmaterialer, aluminiumskomposittpaneler og gipsplater
  • Portalkonstruksjon med "Gantry"-drift: rask, presis og lite vedlikehold
  • Matrisebord med optimert rastergeometri for perfekte Nesting-resultater
  • Optimal arbeidssikkerhet takket være fotoceller og nødstopp
  • Spesialtilpasset hverandre: Maskin og programvare fra samme leverandør!
  • Format4 Woodflash-Control: enkel programmering, mange automatiseringsmuligheter og maksimal sikkerhet takket være konstant programkontroll
  • Strekkodetilkobling for nettverkstilknyttede verksteder

Den dobbeltsidige portalkonstruksjonen på profitt H08 garanterer høyeste presisjon og repeterbarhet.
Tannstangdrevet i X- og Y-retningene garanterer maksimal hastighet for kortest mulig tid for bearbeiding og verktøyskifte.

Svært støvete materialer kan i stor grad øke behovet for vedlikehold på CNC-maskinsenteret ditt. Ekstra tetting av lagre og lineære føringer forseglet med messinghetter garanterer en betydelig lengre levetid, selv ved høy belastning.
Matrisebordet med optimert gittergeometri gjør det mulig å utnytte hele overflaten til arbeidsstykker av alle former og størrelser og garanterer presis posisjonering.
1590-matrise table.png

FORMAT4 fortjeneste H08 13,25 X= 2500 mm; Y = 1250 mm; Z= 85 mm FORMAT4 profit H08 16,31 X= 3090 mm; Y = 1530 mm; Z = 85 mm

Luftgjennomtrengelige materialer og deler med små overflater kan festes med maksimal holdekraft. Opptil 750 m³/t.

Vakuumbordet til din profit H08 leveres med et gitter på 60 x 60 mm og 4 vakuumuttak per felt for jevn fordeling av vakuum og best sugekraft jevnt fordelt over hele hekkebordet. En oppgradering til et 30 x 30 mm rutenett er tilgjengelig for best mulig holdeeffekt for alle former og størrelser, men spesielt for mindre deler. Vakuumbordet er laget av fenolisk materiale med den fordelen at det ikke er etsende og ikke påvirkes av varme og kulde (ekspansjon og sammentrekning). Dette sikrer jevn presisjon.

Arbeidsfeltet er delt inn i 6 (H08 13,25) eller 8 vakuumfelt (H08 16,31), for å gi best holdekraft for mange forskjellige platestørrelser. Vakuumfeltene styres manuelt ved hjelp av håndspaker foran på maskinen.
  • Borhode DH 8 med 8 vertikale spindler
  • Borhode DH 12 med 12 vertikale spindler
  • Borhode DH 16 med 4 horisontale spindler og 12 vertikale spindler og 2 sager
  • Motoren styres via inverter opp til 6000 r/min Maskinen utfører vertikal prosessering.

Med en motoreffekt på 10 og 12 kW og en hastighet på opptil 24.000 o/min styres fresemotoren av en inverter og monteres direkte på borehodets bæremodul på Z-aksen. Doble lineære føringer sikrer presis vertikal kontroll. Fresemotoren er plassert med presisjonslagre. Verktøylåsing HSK F 63 skjer automatisk. Sensorer styrer låsekraften og gjør bruken trygg. Verktøyholderen rengjøres pneumatisk.

Enkel innstilling av parametrene til verktøyene dine: hver verktøylengde lagres i verktøydatabasen med en nøyaktighet på en hundredel av en millimeter.
8, 11 eller 15 plasserer verktøyveksleren på siden av maskinstativet
Ditt fremtidige bruksområde er ikke begrenset til tre. Spesialutstyr tillater også behandling av Alcubond.



Med den automatiske utmatingsenheten for maskinerte arbeidsstykker får du fordelen av kortere arbeidssykluser, noe som resulterer i høyere produktivitet og høyere avkastning

Takket være den høydejusterbare utgangsenheten slipper du monteringstid for å tilpasse utgangshøyden til ulike materialtykkelser.
Når den automatisk styrte avtrekkskoblingen er ferdig, flyttes avtrekkskapasiteten mellom borehodet og hovedspindelen, avhengig av hva som brukes til tiden. På denne måten er et effektivt utvinningsresultat garantert. Med den alternative utgangsenheten kan en tredje posisjon av sponsugeforbindelsen kontrolleres. Her rengjøres bordet for optimalisert bruk.

CNC-bearbeidingssenterets kontrollenhet er også en hovedkomponent i Format4 arbeidssikkerhetskonseptet. En fotocelle overvåker inntreden i faresonen, og med nødstopp avbrytes det pågående programmet til enhver tid.


Med programvare spesielt skreddersydd for maskineringssenteret, tilbyr Format4 en pålitelig, komplett pakke som er i en klasse for seg. Du har to kontrollvarianter for profesjonell CNC-bearbeiding til disposisjon: «Compact-control» gjør det mulig å arbeide med ISO-koder og Woodflash-programmer fra ekstern programvare med Format4 maskineringssenter. "Wooflash-control" er Felders mangeårige utprøvde og egenutviklede programvareløsning for enkel og effektiv programmering. Rask programmering og mange automatiseringsalternativer, flere nesting-applikasjoner, samt strekkodetilkobling for nettverksverksteder sikrer effektiv programmering for maksimal produktivitet.




Konstant tilgjengelighet av moderne produksjonsmaskiner er en viktig faktor for produktiviteten og lønnsomheten til din bedrift. Kontinuerlig, forebyggende vedlikehold sikrer at maskinen din fungerer og garanterer konstant presisjon. Med våre individuelt tilpassede vedlikeholdspakker holder du konstant høy kvalitet på sluttproduktene over lang tid. I tillegg til omfattende maskinvedlikehold, kontrolleres også alle elektriske, pneumatiske og mekaniske deler, samt alle sikkerhetsinnretninger. Du har også gratis tilgang til vår Service Hotline og får spesielle betingelser på programvare, opplæring og reservedeler. Finn ut mer om ditt individuelle vedlikeholdstilbud nå og sørg for langvarig, perfekt trebearbeiding!
